Funcionamiento de las bombas de engranajes externos

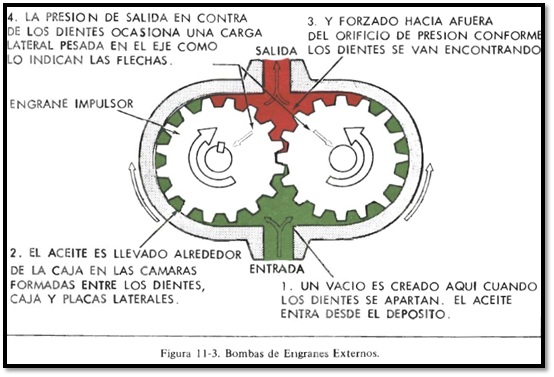

Una bomba de engranajes (fig. 11-3) suministra un caudal, transportando el fluido entre los dientes de dos engranajes  bien acoplados. Uno de los engranajes es accionado por el eje de la bomba y hace girar al otro. Las cámaras de bombeo, formadas entre los dientes de los engranajes, están cerradas  por el cuerpo de la bomba y por las placas laterales (llamadas frecuentemente placas de presión o de desgaste). Los engranajes giran en direcciones opuestas, creando un vacío parcial en la cámara de entrada de la bomba. El fluido se introduce en el espacio vacío y es transportado, por la  parte exterior de los engranajes, a la cámara de salida. Cuando los dientes vuelven a entrar en contacto los unos con los otros, el fluido es impulsado hacia afuera. La alta presión existente a la salida de la bomba impone una carga no equilibrada sobre los engranajes y los cojinetes que los soportan.





Características de las bombas de engranajes

La mayoría de las bombas de engranajes son de desplazamiento fijo y pueden desplazar desde pequeños hasta grandes volúmenes de fluido. Debido a que son bombas no equilibradas hidráulicamente, son por lo general unidades de baja presión, aunque existen bombas de engranajes que alcanzan hasta 250 bares de presión. Las fugas internas aumentan con el desgaste de la bomba, no obstante, estas bombas tienen una duración razonable y poseen mayor tolerancia a la suciedad que los otros tipos.
Una bomba de engranajes con muchas cámaras de bombeo genera frecuencias elevadas y, por consiguiente, tiende a hacer más ruido aunque se han introducido mejoras considerables en los últimos años.

Nota.
Las bombas de engranaje son las más ruidosas del mercado, por lo que no es recomendable emplearlas en aplicaciones fijas e interiores, donde la producción del ruido puede afectar la salud de los trabajadores u operarios que trabajan ahí. Se recomienda usar estas bombas en maquinarias móviles, agricultura, en obras públicas y en las mineras. En todas estas aplicaciones el nivel de ruido no es determinante.
